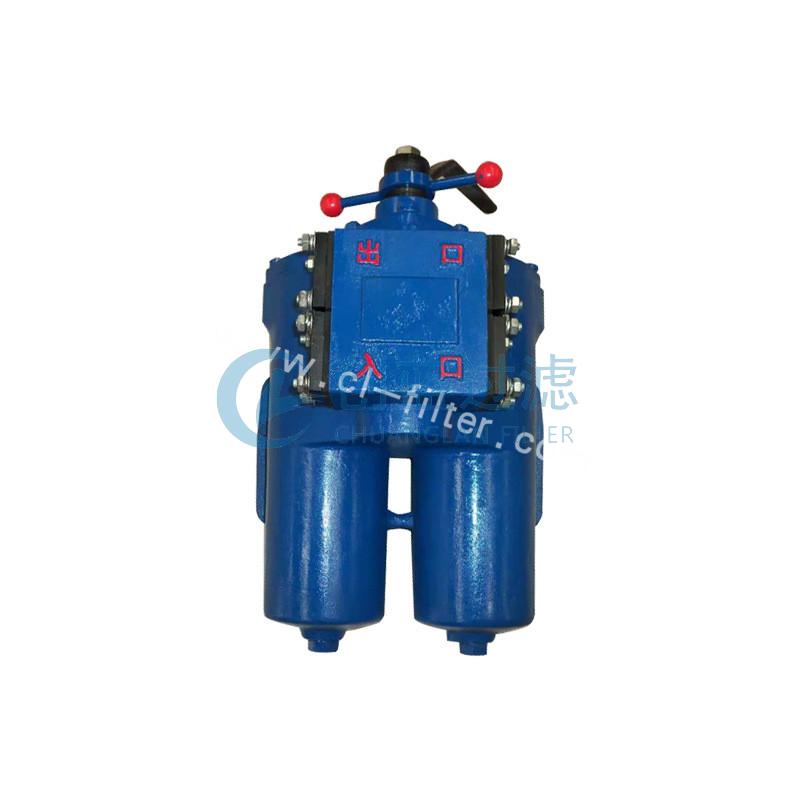

SPL-15/25/32/40/50/65/80/100/125/150/200雙筒網片式過濾器

產品描述: SPL型（SPL-15/25/32/40/50/65/80/100/125/150/200）網片式油濾器適用于船用和陸用柴油機的潤滑油、燃油和其他潤滑系統的過濾以及應用于石油、電力、化工等各種工業部門以提高油的清潔度。
在線訂購

SPL網片式油過濾器

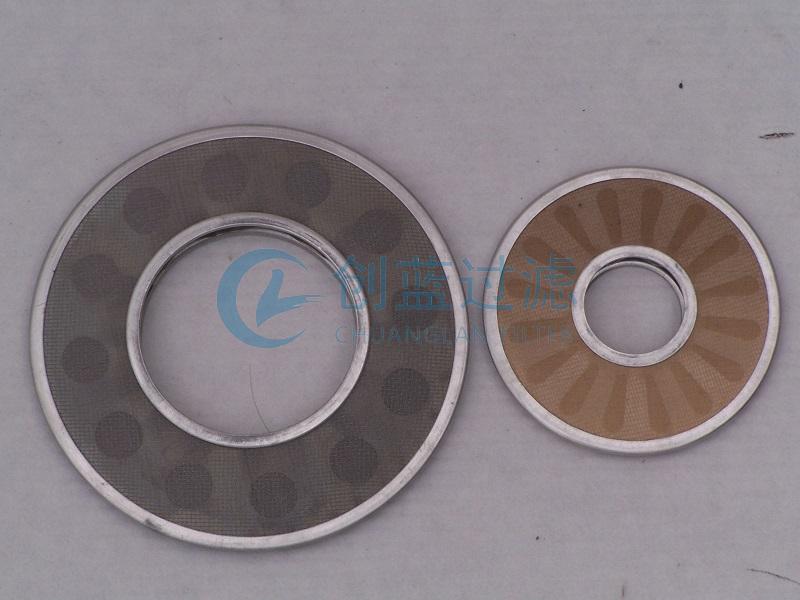

SPL網片式油過濾器型號參數表		公稱通徑	額定流量	濾片尺寸mm
雙筒系列	單筒系列	公稱通徑	額定流量	內 徑	外徑
SPL15	-	15	2	20	40
SPL25	DPL25	25	5	30	65
SPL32	-	32	8	30	65
SPL40	DPL40	40	12	45	90
SPL50	-	50	20	60	125
SPL65	DPL65	65	30	60	125
SPL80	DPL80	80	50	70	155
SPL100	-	-	80	70	155
SPL125	-	125	120	90	175
SPL150	DPL150	150	180
SPL200	DPL200	200	320

公稱通徑	安裝形式	SPL網片式油過濾器外形尺寸			拆裝濾芯距離	管路連接尺寸
公稱通徑	安裝形式	SPL網片式油過濾器外形尺寸			拆裝濾芯距離	螺紋連接	法蘭連接
DN	C	H	B	L	H1	DW	D	D1	n	d
15	C	328	180	196	260	M30×2	-	-	-	-
25	D	315	232	230	270	-	-	-	-	-
25	C	315	207	260	270	-	-	-	-	-
32	C	380	207	260	330	-	60×60	44×44	4	9
40	C	462	261	314	385	-	66×66	45×45	4	9
50	X	447	425	410	435	-	86×86	64×64	4	11
50	C	447	400	410	435	-	86×86	64×64	4	11
65	X	590	450	460	535	-	100×100	75×75	4	11
65	C	590	420	460	535	-	100×100	75×75	4	11
80	X	775	525	492	685	-	116×116	92×92	4	13
100	X	800	825	565	685	-	190	158	8	15
125	X	855	910	605	760	-	215	183	10	15
150	X	890	1000	990	790	-	240	208	12	15
200	X	1065	1155	1180	945	-	310	273	12	17

公稱通徑	安裝形式	管路連接尺寸						基座安裝尺寸
DN	C	h	h1	H2	B1	C	L3	L1	L2	b	R	n	d1
15	C	55	178	301	155	-	88	166	80	12	16	4	12
25	D	65	198	298	185	30	90	156	-	12	15	2	15
25	C	65	143	298	175	-	90	230	100	12	15	4	15
32	C	65	183	333	175	-	90	230	100	12	15	4	15
40	C	70	138	368	224	-	110	274	130	15	20	4	17
50	X	90	-	422	356	220	140	260	210	18	25	4	19
50	C	90	190	412	356	-	140	350	130	18	25	4	19
65	X	105	-	527	371	356	160	260	210	18	25	4	19
65	C	105	255	517	371	-	160	350	150	18	25	4	19
80	X	124	-	640	476	433	190	350	270	20	25	4	21
100	X	200	-	640	603	365	300	500	330	20	32	4	21
125	X	225	-	722	737	387	350	540	370	20	32	4	21
150	X	250	-	760	825	380	400	750	460	30	32	4	21

<p font-size:14px;background-color:#ffffff;"="" style="box-sizing: border-box; margin-top: 0px; margin-bottom: 10px; color: rgb(47, 47, 47); font-family: " microsoft="" yahei",="" arial,="" helvetica,="" sans-serif;="" font-size:="" 14px;="" white-space:="" normal;="" background-color:="" rgb(255,="" 255,="" 255);"="">提示：新鄉市創藍過濾技術有限公司廠家直銷SPL雙筒系列和DPL單筒系列網片式油過濾器，如有原型號請按型號訂購，如無型號可能是未上架產品，您可提供該油過濾器、濾油器的型號尺寸、濾油器濾芯尺寸、目數精度、流量、樣品、或圖紙，我們?yōu)槟x型和報價。
